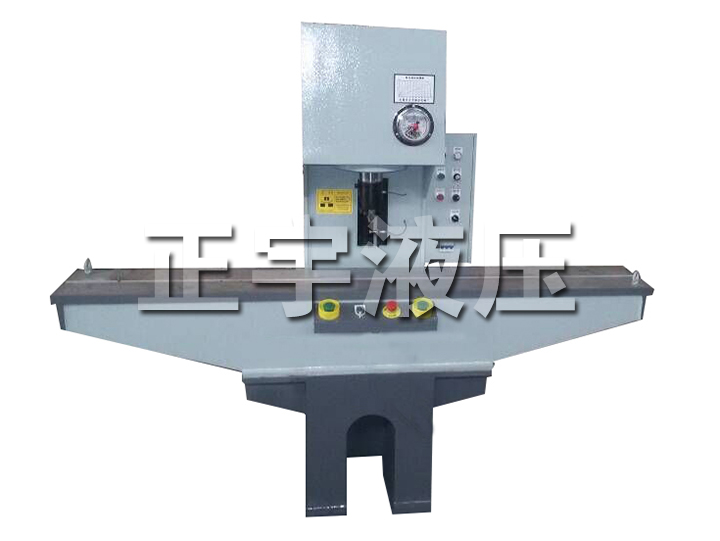

Y41 校直機
Y41 校直機
Y41校直機主要用于對軸類和套類零件進行校正、壓裝、有關零件的成型、落料、壓印等工藝用途。
其結構床身采用鋼板焊接，換向靈敏度高，無觸點及空行程、精度可校正到三絲，特別適用于紡織業的羅拉、汽車、摩托車的軸、連桿及各種規格的工字鋼、槽鋼、圓材角鋼的校正，而壓力、行程皆可調節、控制、操作簡便。
技術參數：
其結構床身采用鋼板焊接，換向靈敏度高，無觸點及空行程、精度可校正到三絲，特別適用于紡織業的羅拉、汽車、摩托車的軸、連桿及各種規格的工字鋼、槽鋼、圓材角鋼的校正，而壓力、行程皆可調節、控制、操作簡便。
技術參數：
| 型號 | 單位 |
Y41A -4A |
Y41A -6.3A |
Y41A -10A |
Y41A -25A |
Y41A -40A |
Y41A -63A |
Y41a -100A |
Y41A -160A |
| 公稱壓力 | KN | 40 | 63 | 100 | 250 | 400 | 630 | 1000 | 1600 |
| 液體MAX工作壓力 | MPa | 5.5 | 7 | 12.5 | 20 | 20 | 20 | 25 | 25 |
|
軸頭距工作臺面 MAX距離 |
mm | 80 | 80 | 120 | 120 | 120 | 200 | 200 | 250 |
| 軸頭速度 |
下行 mm/s |
65 | 65 | 60 | 50 | 50 | 40 | 30 | 30 |
|
回程 mm/s |
70 | 70 | 70 | 60 | 60 | 50 | 50 | 45 | |
| 活塞桿MAX行程 | mm | 120 | 120 | 140 | 140 | 180 | 300 | 300 | 300 |
| 喉深 | mm | 160 | 160 | 200 | 200 | 250 | 250 | 300 | 300 |
|
工作臺尺寸 （長＊寬） |
mm | 1000*300 | 1000*300 | 1650*350 | 1650*350 | 1650*350 | 2000*500 | 2000*500 | 2000*500 |
| 工作臺距地面高度 | mm | 800 | 800 | 800 | 800 | 700 | 700 | 700 | 700 |
| 電機功率 | kw | 1.5 | 2.2 | 3 | 5.5 | 5.5 | 7.5 | 11 | 15 |
|
機床外形尺寸 （長＊寬＊高） |
mm |
1000*1000 *1500 |
1000*1000 *1500 |
1700*1000 *1600 |
1700*1000 *1600 |
1600*1000 *1900 |
2000*1400 *2500 |
2000*1400 *2700 |
2000*1400 *3000 |
| 總重量 | t | 0.8 | 1 | 1.2 | 1.5 | 2.3 | 4.0 | 6.2 | 7 |
